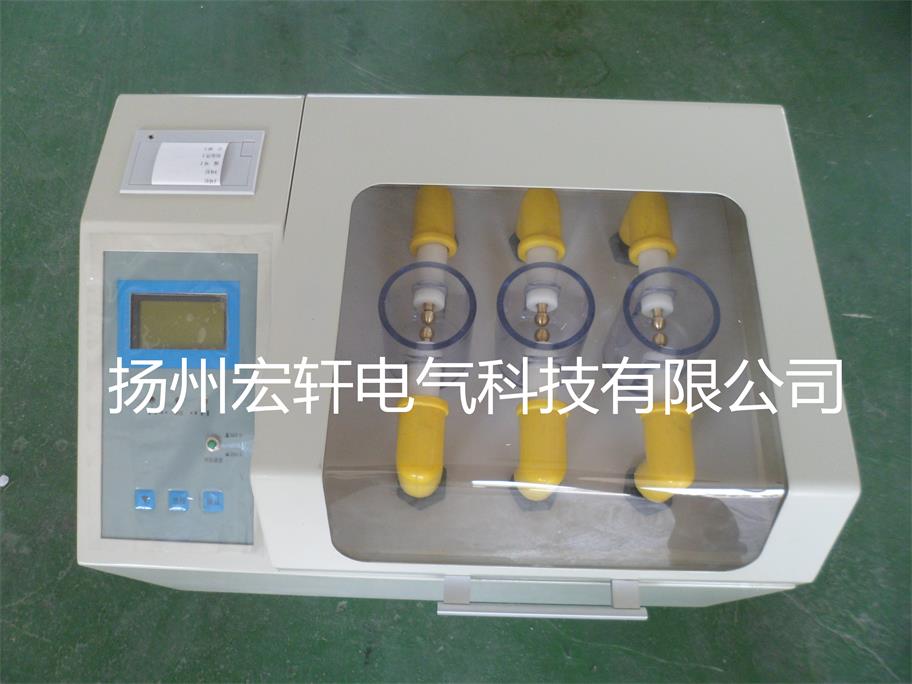

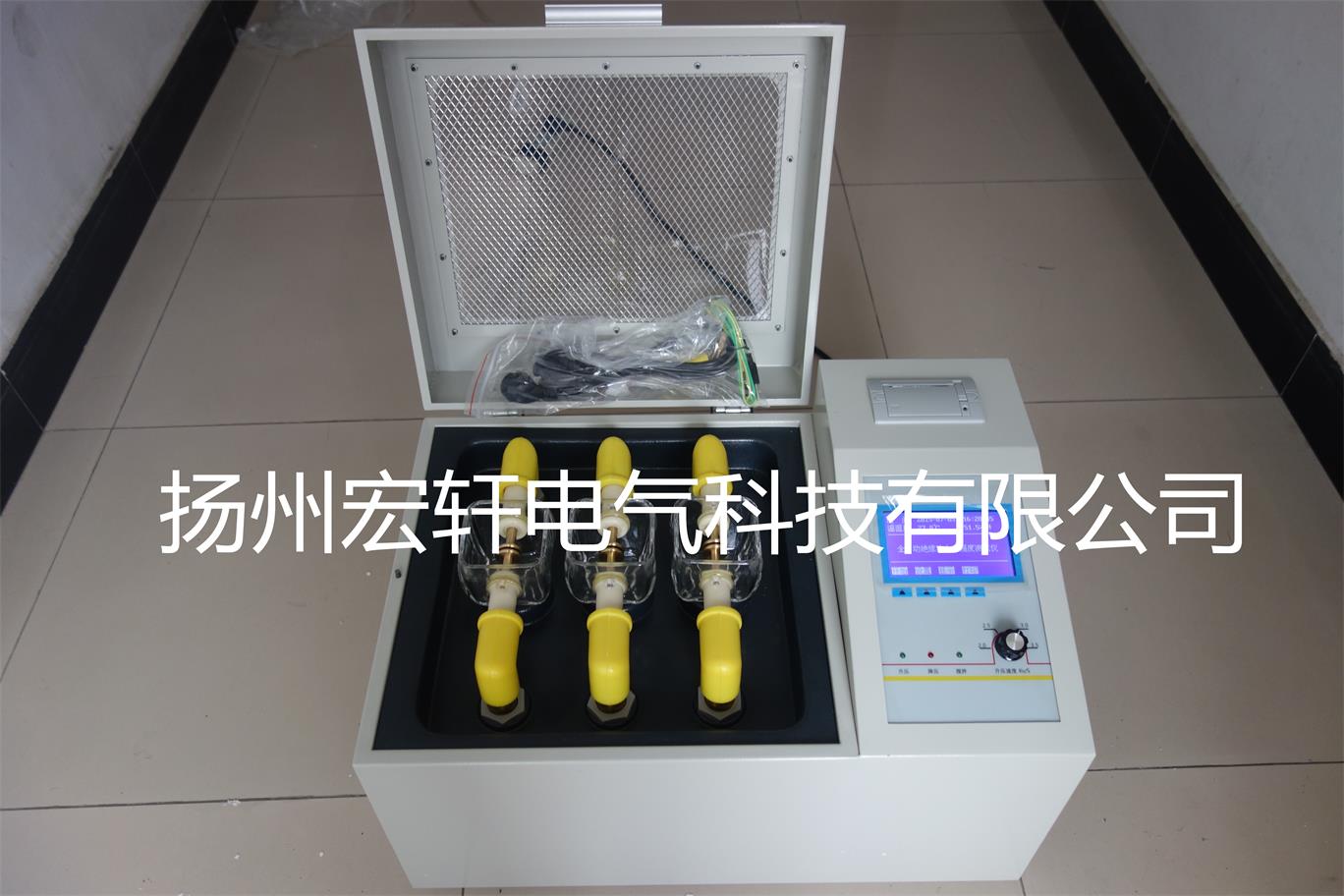

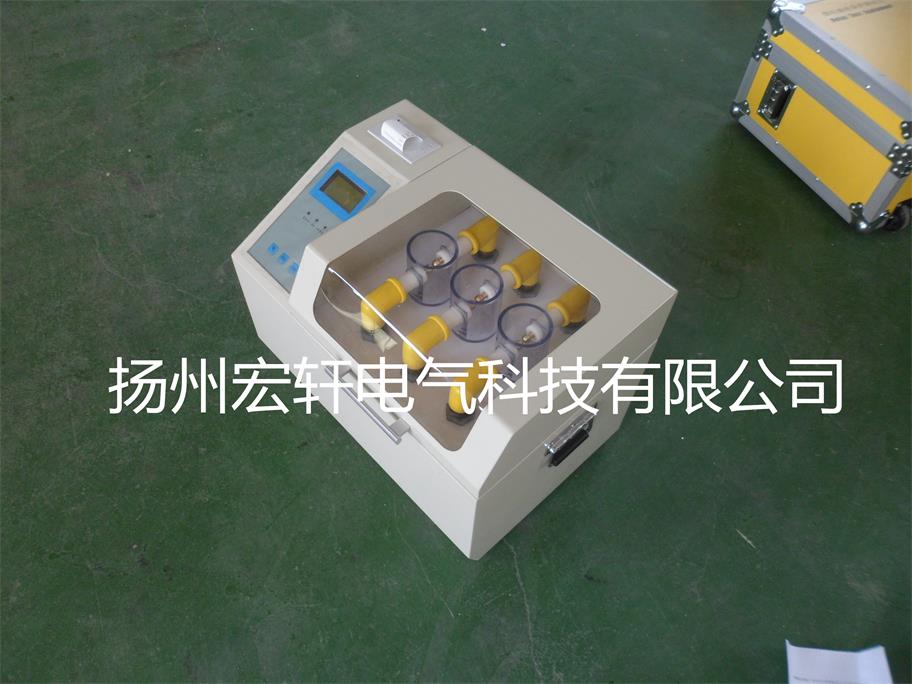

本仪器为三杯一体式设计；

液晶显示屏，中文菜单人机对话方便，具有温度、湿度测量以及时钟显示功能；

操作简单，自动完成升压、保持、搅拌、静置、计算、数据存储及打印输出等操作；

具有断电存储功能，可自动保存测试结果；

具有过压、过流、限位及接地报警功能，以保障操作人员的人身安全；

独特的波形整定功能，消除谐波对准确测定的干扰；

采用CPU和PLC双重控制，保障仪器工作稳定可靠；

具有232接口和蓝牙功能，方便与电脑传输数据.

1.液晶显示屏；2.功能键；3.打印机；4.升压速率切换开关；5.指示灯；

6.油杯仓盖；7.温、湿度传感器；8.地线柱；9.电源插口；10.电源开关；11.高压安全标志

1. 液晶屏          显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；

2. 功能键          选择设置操作参数；

3. 打印机          打印单次及多次测试结果的平均值；

4. 切换开关       选择不同升压速率；

5. 指示灯           灯亮时表示相关操作步骤正在进行中；

6. 油杯仓盖       打开后放入或取出油杯，关闭后方可进行测试；

7. 温湿传感器   测量摄氏温度和相对湿度，并转换为数字信号加以显示；

8. 地线柱           可靠的地线连接柱；

9. 电源插座       良好插接AC 220V 50Hz电源线；

10. 电源开关     控制仪器电源通断；

11. 高压标志     提示高压危险的三角标志。

1. 仪器采用大容量单片机控制，工作稳定可靠；

2. 仪器内设宽范围电路杜绝了死机现象；

3. 多种操作选择，仪器程序设有GB1986、GB2002两种国家标准方法和自定义操作，能适应不同用户的多种选择；

4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；

5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；

6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；

7. 便携式结构，易于移动，户内外使用均很方便。

1. 升压器容量    1.5 kVA

2. 升压速度     2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四档任选

3. 输出电压     0～80 kV

4. 电源畸变率   ＜1%

5. 显示方式     大屏幕液晶汉字显示

6. 电极间隙     标准2.5 mm

7. 外形尺寸     730 mm×410 mm×390 mm

8. 仪器重量     38 kg（ODST-1203）
