本仪器检测灵敏度高，试样电容覆盖范用大，适用试品范围广， 输入单元(检测阻抗)配备齐全，频带组合多(九种)。仪器经适当定标后能直读放电脉冲的放电量。指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。

    本仪器是电力部门、制造厂家和科研单位等广泛使用的局部放电测试仪器，及工频耐压，感应耐压一整套试验设备

SRDGS型无局部放电工频试验变压器

用户及性能

主要用于检验各种绝缘材料，绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

50-500kV无局部放电工频试验变压器，主要技术性能处于国内领先地位，达到国际同类产品的先进水平。

特点

1、成套设备配置性强，电压容量系列齐全，功能完善；

2、成功研制无局部放电环氧绝缘筒，局部放电量小；

3、阻抗电压低，优于国标规定；

4、采用自动控制技术，自动化程度高，抗干扰能力强；

5、采用快速电子保护装置，可靠性高。

一、适用范围

   本套装置用于35kV电压等级以下电力产品如互感器、电力变压器、避雷器，高压断路器、电缆附件等试品进行工频耐压、局部放电试验的科学研究试验。

二、使用条件

海拔高度：≤1000m

环境温度：－20℃～＋40℃

空气相对湿度：≤90％（25℃）

电源电压的波形为实际正弦波，波形畸变率<3%

设有一可靠接地点，接地电阻＜0.5Ω

安装地点：户内

三、遵循技术标准

JB/T9641-1999       试验变压器

GB1094.1-1996       电力变压器第一部分 总则

GB/T.311.1-1997     高压输变电设备的绝缘与配合

· GB/T16927.1-1997    高电压试验技术第一部分 一般试验要求

GB/T16927.2-1997    高电压试验技术第二部分    测量系统

GB/7354-87          局部放电测量

· GB/T509-1991        电力变压器试验导则

· GB2536-1990         变压器油

· GB7328-87           变压器和电抗器的声级测量

· JB8749-1998         调压器的通用技术要求

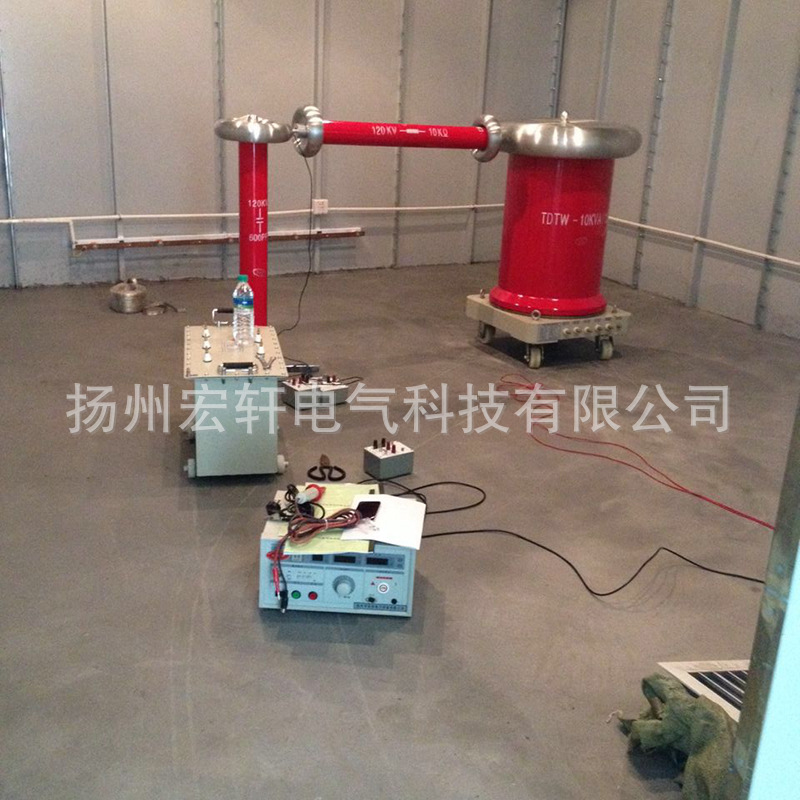

四．成套装置组成

SRDWB－10/120工频无局部放电试验变压器1台

10/0.22/调压器1台

120/400电容分压器兼耦合电容器1套

0.1/10工频保护电阻1根

10/0.22 电源滤波器1套

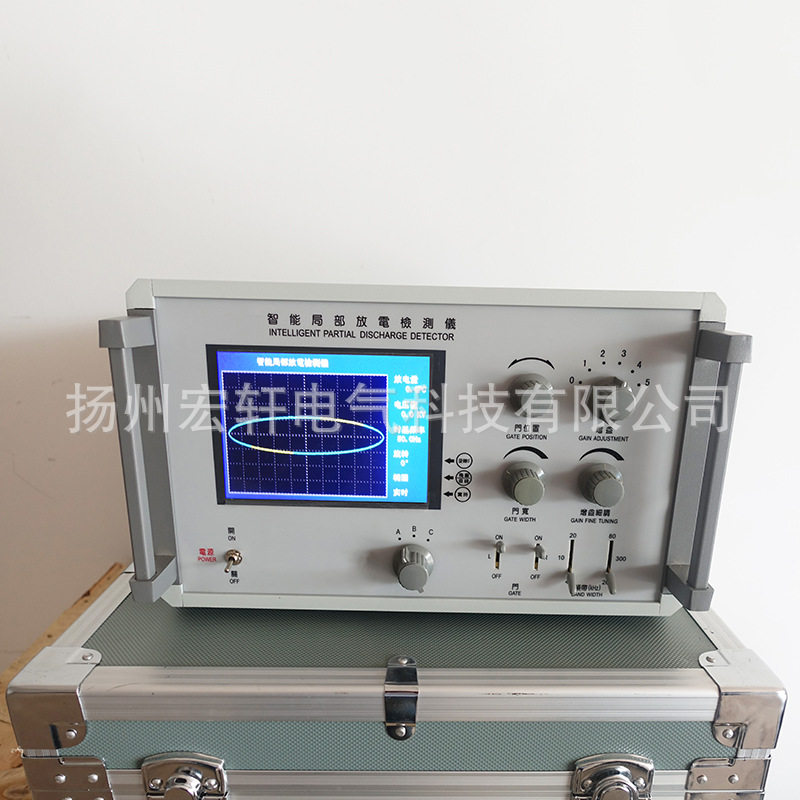

SRDJCB-B局部放电检测仪1台

五. 变压器成套装置及技术指标

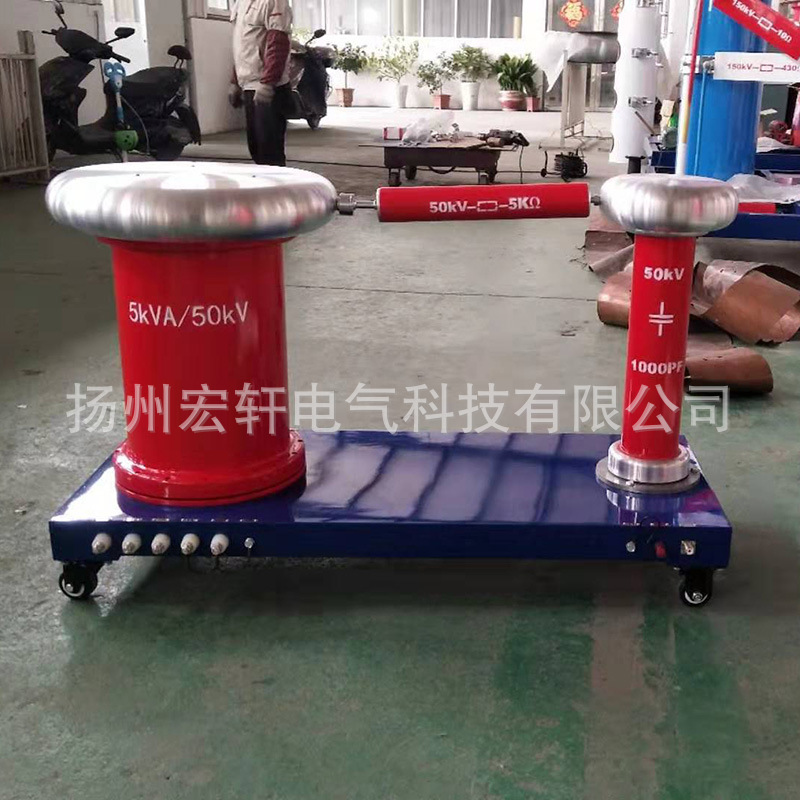

变压器成套试验装置，主要由无局部放电试验变压器（B1）、调压器(TY)、保护电阻(R)和电容分压器(C1、C2)组成。
