HX9308四通道局部放电测试系统简介
一、概述

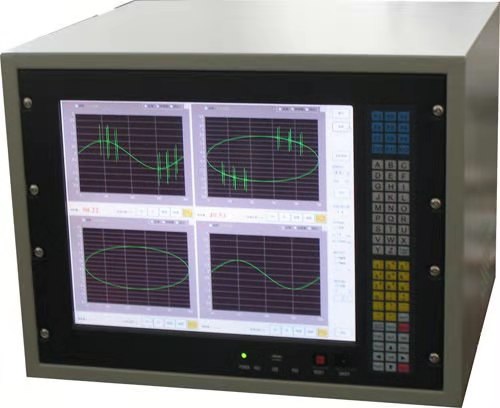

HX9308四通道局部放电测试系统是我们继JF－8001（仿MODEL－5）、JF－8201、
JF－8601、JF－2002、JF－2007等型号局部放电检测仪后研制开发生产的全新的数字化仪器设备，它的功能跳出了仪器的范畴，它集成了检测仪器、智能控制台、数据分析等功能，是一套完整的局部放电试验系统。
1.1、先进性：采用高速宽频带数据采集系统，放电波形还原显示清晰，失真度小，配合时间窗的使用，可动态放大显示图形细节；同步独立4通道，12位数据采集系统，采样频率
20MHz~40MHz，可调，结合连续、单次数据采集，软件、硬件降噪，测量精度与传统模拟局放仪相比有了质的提高。
1.2、继承性：运用虚拟仪器的概念，数字化全模拟传统仪器的功能，
图形显示分为：椭圆、正弦、直线，放电相位显示明确；
同步跟踪显示任意频率的试验电源，放电相位显示明确；
数控增益粗调、增益细调。数字模拟时间窗，可任意调节大小，动态并可放大显示细节。
1.3、可靠性：优化了系统组成结构，运用模块化、单元化设计技术，数字仪器各功能模块单元明确。信号调理单元移用了我厂应用了多年的经典的调理电路，加上采用了高可靠性的数据采集卡，使得数字仪器的可靠性有了根本的保证。
1.4、安全性：系统采用了多参数报警保护措施，关键部位更采用软、硬件双重保护，灵敏度高，确保了整个试验系统的运行安全。
二、技术指标
2.1、系统主要性能技术指标
2.1.1、可测试品的电容量范围6PF~250µF。
2.1.2、检测灵敏度允许电流（见表一）：
表一、检测灵敏度及输入单元允许电流值。
输入单
元序号 |
调谐电容范围 |
灵敏度（PC）
（不平衡电路） |
允许电流有效值 |
| 不平衡电路 |
平衡电路 |
| 1 |
0～25～100PF |
0.02 |
30mA |
0.25A |
| 2 |
25～100～400PF |
0.04 |
50mA |
0.5A |
| 3 |
100～400～1500PF |
0.06 |
120mA |
1A |
| 4 |
400～1500～6000PF |
0.1 |
0.25A |
2A |
| 5 |
1500～6000～25000PF |
0.2 |
0.5A |
4A |
| 6 |
0.006～0.025～0.1μF |
0.3 |
1A |
8A |
| 7 |
0.025～0.1～0.4μF |
0.5 |
2A |
15A |
| 8 |
0.1～0.4～1.5μF |
1 |
4A |
30A |
| 9 |
0.4～1.5～6.0μF |
1.5 |
8A |
60A |
| 10 |
1.5～6.0～25μF |
2.5 |
15A |
120A |
| 11 |
6.0～25～60μF |
5 |
25A |
200A |
| 12 |
25～60～250μF |
10 |
50A |
300A |
| 7R |
电阻 |
0.5 |
2A |
15A |
2.1.3、显示工作方式
2.1.3.1、显示方法：椭圆、正弦、直线
2.1.3.2、工作方式：分连续、单次显示工作方式。
2.1.3.3、触发同步方式：分内外触发方式，内触发为仪器电源同步触发，频率50；
外触发为同步试验电源工作频率，0~1000Hz内任意频率。
2.1.3.4、外触发同步信号输入电压：5~50V，输入功率<1伏安。

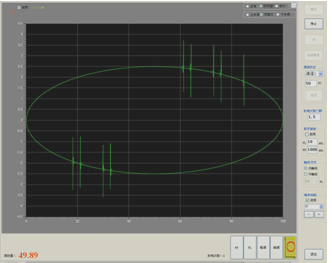

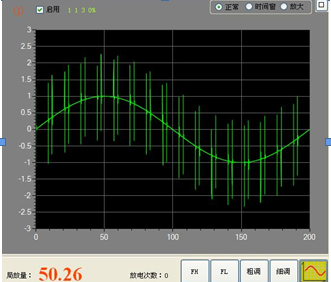

2.1.3.5、信号相位判定：椭圆显示为极坐标方式，正弦显示为正弦波方式，其显示
图形的起点为试验电源的零点，其显示图形的长度为试验
电源的一个周期，外触发同步方式下系统准确真实地显示
了的试验电源的周期、相位。
2.1.4、时间窗：系统软件模拟时间窗，相位大小任意选择，可动态放大显示时间窗，
两个时间窗可分别或同时开。
2.1.5、滤波频带：系统采用传统的带通滤波方式，3dB低频端频率f
L：分10、20、40KH
Z
档，3dB高频端频率f
H分80、200、300KH
Z档，f
L和f
H可灵活任意
组成各种滤波通带。
2.1.6、信号放大器：
2.1.6.1、增益调节：分增益粗调和增益细调，增益粗调分6档，档间增益差20dB
（10倍），误差±1 dB调节；增益细调范围>20dB。
2.1.6.2、放大器正负极性响应不对称性：<1dB。
2.1.7、局放信号测量：所见即所得方式，可在连续、单次、放大等显示工作方式下测
量局放信号，误差±5%（以满刻度计）。
同步独立4通道、12位数据采集，带宽15M。
2.1.8、试验电源测量：12位数字通道，刷新频率3/S
误差：±1%（以满刻度计）。
2.1.9、结构形式：
一体化工控结构。
